· 受激发射，荧光，拉曼光谱学
· 多通道光谱学
· 吸收，反射和透射测量
· 紫外到红外的光谱分析
性能参数：
|

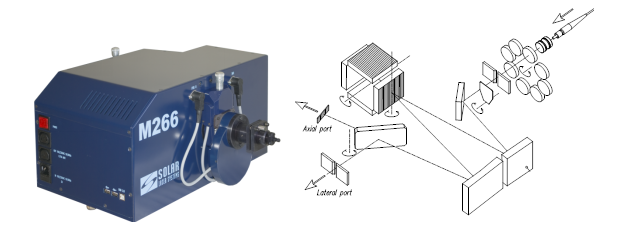

光具座
|
Optimized Czerny-Turner一端输入，两端输出
|
|
光谱范围
|
典型 180 – 3600 nm
可扩展到40 µm
|
|
F/Number
|
1 : 3.8
|
|
焦距
|
284 mm
|
|
平场
|
30 x 10 mm
|
|
图像
|
可选项. 可同时用于两个输入端
|
|
光栅
|
50x50x10mm,单个光栅 或 带有旋转台的4个光栅1)
|
|
刻线 lines/mm1)
|
2400
|
1800
|
1200
|
600
|
400
|
300
|
|
倒数线色散,nm/mm 2)
|
1.58
|
2.12
|
3.18
|
6.37
|
6.32
|
9.6
|
9.41
|
12.75
|
12.64
|
|
闪耀波长, nm
|
225
|
270
|
400
|
750
|
1000
|
800
|
1700
|
1500
|
2000
|
|
-光谱范围, nm3)
|
180 -450
|
180 -600
|
265 -900
|
500 -1500
|
660 –
1800
|
530 -1600
|
1130 -2700
|
1000 -3000
|
1330 -3600
|
|
多通道阵列带通, nm
|
38 4)
|
51 4)
|
76 4)
|
150 4)
|
80 5)
|
230 4)
|
120 5)
|
160 5)
|
160 5)
|
|
分辨率, nm
|
<0.14)
0.056)
|
<0.154)
0.076)
|
<0.224)0.16)
|
<0.45 4)
0.26)
|
<0.45 5)0.26)
|
<0.7 4)
0.36)
|
<0.7 5)
|
<0.94 5)
|
<0.94 5)
|
|
波长精度, nm
|
±0.05
|
±0.067
|
±0.1
|
±0.2
|
±0.3
|
±0.4
|
|
波长重复性, nm
|
±0.013
|
±0.017
|
±0.025
|
±0.05
|
±0.075
|
±0.1
|
|
光栅转动精度nm
|
0.007
|
0.009
|
0.013
|
0.026
|
0.04
|
0.05
|
|
扫描速度, nm/s
|
12.5
|
16.7
|
25
|
50
|
75
|
100
|
|
入射/出射狭缝
狭缝宽度
狭缝高
对应性
千分尺读出精度
步进尺寸
精度
|
自动开关和手动调节
0 - 2 mm
12 mm
+/- 1 µm
+/- 1 µm
0.5 µm
+/- 10 µm
|
|
滤光轮
最大数量滤波片
标准数量滤波片
滤波片尺寸
光孔径
|
自动开关
8
5
20 mm
18 mm
|
|
集成快门
|
电脑控制，主要是为了测量暗光谱
|
|
电脑接口
|
High-Speed USB
|
|
尺寸和重量
|
410 х 252 х 213 mm, 23.5 kg
|
1) 按照客户要求可更换其他刻线值的光栅。
2) 倒数线色散是为了标明闪耀波长。
3) 衍射效率高达40%的波长范围。
4)像素尺寸为24mkm，有效面积为24.5mm的探测器
5)像素尺寸为25mkm，有效面积为12.8mm的探测器
6)像素尺寸为8mkm，有效面积为29.1mm的探测器
