S100光谱仪采用独创的凹面衍射光栅，在测量范围190-1100nm波段时，分辨率依然可以达到1nm。此款光谱仪操作便捷，结构稳定，数据处理显示快速。可以使用连接一个BNC-58接口，用TTL外触发测量脉冲光。同时，S100也能够独立产生TTL触发脉冲。
索要资料S100光谱仪采用独创的凹面衍射光栅，在测量范围190-1100nm波段时，分辨率依然可以达到1nm。此款光谱仪操作便捷，结构稳定，数据处理显示快速。可以使用连接一个BNC-58接口，用TTL外触发测量脉冲光。同时，S100也能够独立产生TTL触发脉冲。
产品特点：
· 极广的测量范围 - 190-1100nm
· 紧凑的设计、高分辨率
· 兼容Windows 2000/XP/7
· 无需额外供电
|
型号 |
S100-3648 |
S100-2048 |
S100-1024 |
|
衍射光栅, lines/mm |
300 |
||
|
倒数色散, nm/mm |
33.28 |
||
|
光圈值 |
6 |
||
|
焦距, mm |
99 |
||
|
光谱范围, nm |
190 - 1100 |
200 - 1100 |
200-1050 |
|
分辨率, nm |
1.0 |
1.5 |
2.0 |
|
线性图像传感器 |
TCD1304 3648 pixels，8mm |
TCD1205 2048 pixels，14mm |
S8378-1024 1024 pixels，25mm |
|
响应面积, mm |
29.18 x 0.2 |
28.67 x 0.2 |
25.6 x 0.5 |
|
最小曝光时间, msec |
7.3 |
4.1 |
2.0 |
|
最大曝光时间, sec 1) |
0.5 |
4.0 |
5.0 |
|
信噪比 |
400 : 1 |
400 : 1 |
1000 : 1 |
|
消除模糊功能 |
no |
yes |
yes |
|
动态范围 |
900 : 1 |
1000 : 1 |
3500 : 1 |
|
灵敏度 |
160 |
80 |
22 (HS) 4.4 (LS) |
|
读出噪声 |
18 |
14 |
16 (HS) 3) 4.4 (LS) |
|
数位分辨率 |
14 bit, 16384 counts |
||
|
需要脉冲外触发 - 极性 - 振幅 - 脉宽 - 接口 |
正 3-15 VDC 5-20 μsec BNC-58 |
||
|
S100 触发脉冲参数 - 极性 - 振幅 - 脉宽 |
正 4-5 VDC 10μsec |
||
|
电脑接口 |
高速USB |
||
|
输入端 |
UV光纤直径0.6 (0.4)mm, 长1m SMA-905 接口 |
||
|
尺寸 |
66 x 86 x 146 mm |
||
|
重量 |
0.75 kg |
||
测试实例：

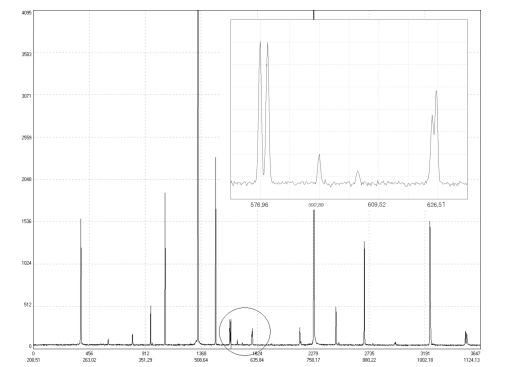

S100-3648测量获得的汞灯的光谱
