固定门时间选单器，自带延迟，透过率高
索要资料

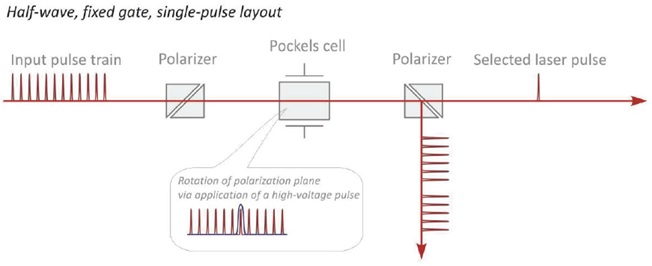

OG-B/F系列脉冲选单器是基于电光效应的产品。电光选单比声光选单的主要优势有以下两个：
※ 更高的透过率（声光只有60%，电光达到90%以上）
※ 更快的上升沿速度
本产品集成了以下功能：
※ 内触发和外触发功能
※ 集成独立的延迟功能
※ 内置光电探测器，可同步于光信号或电信号
※ 控制器可实现多种门功能。
※ 一个驱动器可驱动4个普克尔盒
|
|
OG-F-D |
OG-B-D |
OG-B-B |
OG-B-R/K |
|
电光晶体 |
DKDP |
BBO |
RTP/KTP |
|
|
工作波长 |
510-540nm/700-1000nm/ 1000-1100nm/1250nm |
510-540nm/700-1000nm/1000-1100nm/1250nm |
1000-1100nm/1500-1600nm/1550+780nm |
|
|
可能的定制波长 |
340-1280nm |
200-2200nm |
1000-2700nm |
|
|
最低重频 |
单发single-shot |
|||
|
最高重频 |
1KHz |
3KHz/10KHz/50KHz/ 100KHz/ |
3KHz/10KHz/50KHz/100KHz/200KHz/1MHz/ |
|
|
同光孔径 |
6mm |
6mm(最大20mm) |
2.5mm(最大5mm) |
3.5mm(最大10mm) |
|
高压门宽（10% level） |
3ns |
8ns |
||
|
上升时间（10-90%） |
700ps |
3.5ns |
||
|
下降时间（90-10%） |
2ns |
3.5ns |
||
|
对比度 |
>1500:1 |
>700:1 |
>800:1 |
|
|
透过率 |
>85% |
|||
|
输入光重频 |
2MHz-150MHz（内触发或者外触发+同步光信号） 1Hz-2MHz（外触发） |
|||
|
延迟时间 |
0-10us(可定制最大1ms) |
0-1us(可定制最大5us) |
||
|
冷却 |
被动冷却（3KHz输出重频） 水冷（输出重频>10KHz） |
|||

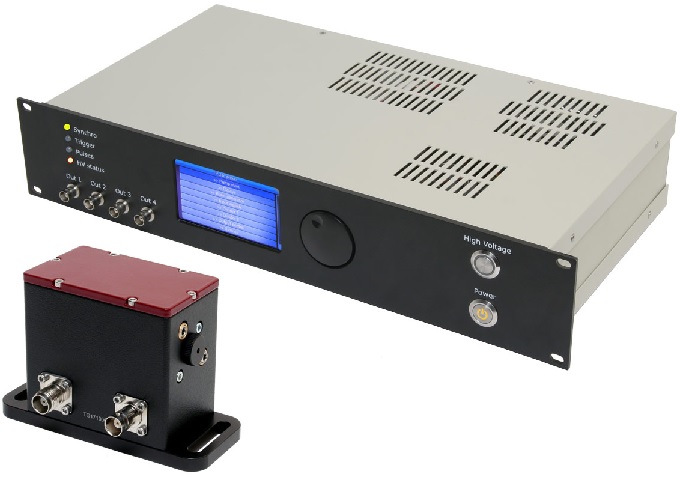

※ 普克尔盒以及内置集成高压模块
※ 控制器（同步，驱动电源）
※ 两个格兰棱镜
※ 1.5米的光纤
※ 软件
