脉冲测量设备

当前位置:首页 - 产品展示 - 激光检测设备 - 脉冲测量设备
  • FROG

    可测量相位,还原原始脉冲形状,比自相关仪更可靠,功能更强大

    索要资料

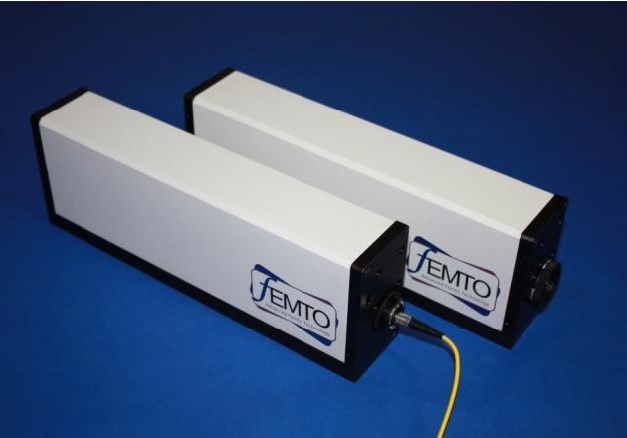

FROG(频率分辨光学开关门)

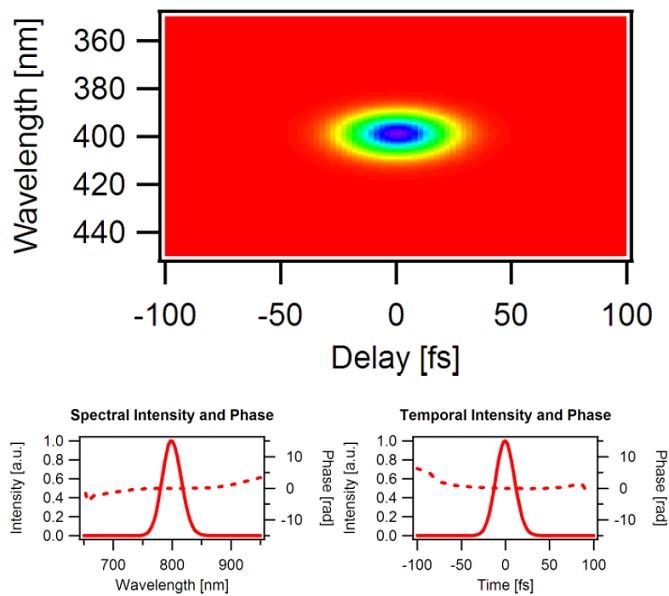

本公司代理的FROG是基于SHG FROG的产品,该产品结构紧凑,使用方便,价格经济,可以获得自相关仪所无法获取的脉冲形状,相位,以及测量准确度方面的信息,使测量更准确,更可靠。

包含800nm1064nm1550nm三个标准型号。

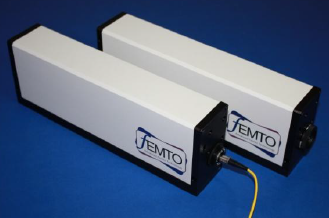

FROG

共有参数:

时间带宽积

<10

强度精度

2%

相位精度

0.01µrad

单发灵敏度

1µJ

1KHz灵敏度

100µW100nJ

100MHz灵敏度

10mW100pJ

输入偏振态要求

水平或竖直线偏

要求的光斑直径

2-4mm(准直)

尺寸

37cm×10cm×16.5cm

重量

2.5kg



800nmFROG

型号

AFT-800SFS

AFT-800LPS

波长范围

700-1100nm

700-900nm

脉宽@800nm

70fs-1ps

200fs-3ps

延迟步进

3.1fs/像素

6.5fs/像素

时域范围

3ps

9ps

光谱分辨率@800nm

0.7nm

0.1nm

光谱范围@800nm

50nm

16nm



1064nmFROG

型号

AFT-1064SFS

AFT-1064LPS

波长范围

900-1100nm

脉宽@1064nm

70fs-1ps

200fs-3ps

延迟步进

2.5fs/像素

6.5fs/像素

时域范围

3ps

9ps

光谱分辨率@1064nm

0.45nm

0.17nm

光谱范围@1064nm

70nm

25nm



1550nmFROG

型号

AFT-1550SFS

AFT-1550LPS

波长范围

1500-1600nm

脉宽@1550nm

70fs-1ps

200fs-3ps

延迟步进

2.4fs/像素

6.5fs/像素

时域范围

3ps

9ps

光谱分辨率@1550nm

3.5nm

1.1nm

光谱范围@1550nm

150nm

45nm



FROG和自相关仪相比的优点:

1、            可测量相位

2、            可还原原始脉冲,测量更准确

3、            可估计测量误差

FROG和自相关仪相比的缺点:

1、            灵敏度较低

2、            波长范围没有自相关仪宽

3、            脉宽范围相对较窄
