日本滨松光子学公司推出新款EM-CCD相机：ImagEM X2-1K。
索要资料日本滨松光子学公司推出新款EM-CCD相机：ImagEM X2-1K。
ImagEM X2-1K（C9100-24B）是一款非常多功能的相机，全画幅和高灵敏度（1024×1024像元）下输出速度18.5帧/秒。其在接近黑暗的条件下具有很高的信噪比，而且暗电流极低，因此既能长积分时间又能高速的进行定量超弱光成像。当关闭电子倍增增益（EM）后，该相机的超深满阱容量可以在最低对比亮度图像中提取信息。新增特性优化了相机触发、片上EM增益保护、IEEE1394b流水线连接，提高了整体信噪比和非EM的动态范围。滨松使用了最受欢迎的1024×1024像素EM-CCD传感器，巧妙地重新设计了具有最大速度和最精密性能的相机。

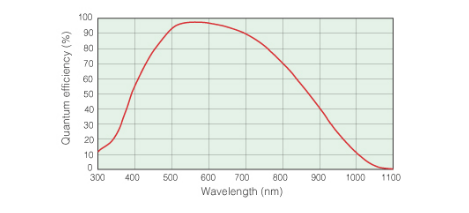

量子效率最高超过90%，EM增益最大1200×
低噪声：读出噪声低于1电子
超高稳定度
可选读出模式：可根据样品亮度、所需帧频或曝光时间选择利于最优图像采集的读出模式。
光子成像模式：非常适合不超过10个光子的超低光领域的应用。
片上图像处理
|
型号 |
C9100-23B（ImagEM X2） |
C9100-24B（ImagEM X2-1K） |
||
|
相机头类型 |
真空密封风冷/水冷头 |
|||
|
成像设备 |
电子倍增背照式帧转移CCD |
|||
|
有效像元个数 |
512×512 |
1024×1024 |
||
|
像元尺寸 |
16um×16um |
13um×13um |
||
|
有效面积 |
8.19mm×8.19mm |
13.3mm×13.3mm |
||
|
像素时钟速率 |
EM-CCD读出 |
22MHz，11MHz，0.6875MHz |
||
|
普通CCD读出 |
0.6875MHz |
|||
|
EM增益 |
1×，4×到1200× |
1×，10×到1200× |
||
|
超低光探测 |
光子成像模式（1,2,3） |
|||
|
最快读出速度 |
70.4~1076帧/s |
18.5~314帧/s |
||
|
读出噪声 |
EM-CCD读出 |
EM增益4× |
36电子（22MHz） |
15电子（22MHz） |
|
25电子（11MHz） |
10电子（11MHz） |
|||
|
8电子（0.6875MHz） |
3电子（0.6875MHz） |
|||
|
EM增益1200× |
最大1电子 |
|||
|
普通CCD读出 |
8电子（0.6875MHz） |
10电子（0.6875MHz） |
||
|
满阱容量 |
EM-CCD模式 |
370 000电子 |
400 000电子 |
|
|
普通CCD模式 |
140 000电子 |
50 000电子 |
||
|
模拟增益 |
EM-CCD读出 |
22MHz |
1× |
|
|
11/0.6875MHz |
0.5×，1× |
|||
|
普通CCD读出 |
1×，2×，3×，4×，5× |
|||
|
制冷温度 |
强制风冷 |
温度控制（室温0-30℃） |
-65℃ |
-50℃（22MHz） |
|
-55℃（11/0.6875MHz,普通CCD读出） |
||||
|
最大冷却 |
-80℃（室温稳定在20℃） |
-65℃（室温稳定在20℃） |
||
|
水冷 |
温度控制（水温20℃） |
-80℃ |
-65℃（22MHz） |
|
|
-70℃（11/0.6875MHz,普通CCD读出） |
||||
|
最大冷却 |
-100℃（水温低于10℃） |
-80℃（水温低于10℃） |
||
|
温度稳定性 |
±0.01℃ |
|||
|
暗电流 |
强制风冷（-65℃） |
0.005电子/像元/秒 |
0.01电子/像元/秒 |
|
|
水冷（-80℃） |
0.0005电子/像元/秒 |
0.001电子/像元/秒 |
||
|
曝光时间 |
内同步模式 |
13.9ms-1s（22MHz） |
52.7ms-1s（22MHz） |
|
|
27.2ms-2h（11MHz） |
103.2ms-2h（11MHz） |
|||
|
421.5ms-2h（0.6875MHz） |
1616.9ms-2h（0.6875MHz） |
|||
|
外触发模式 |
10us-1s（22MHz） |
|||
|
10us-2h（11/0.6875MHz,普通CCD读出） |
||||
|
A/D转换 |
16位 |
|||
|
输出信号/外部控制 |
IEEE 1394b |
|||
|
子阵列 |
每16行（水平、垂直）大小、位置可以设定 |
|||
|
合并 |
2×2,4×4,8×8,16×16 |
2×2,4×4 |
||
|
外触发模式 |
边沿触发、电平触起始触发、同步读出触发 |
|||
|
触发输出 |
曝光时序输出、可编程时序输出、触发准备输出 |
|||
|
图像处理特性 |
背景减除、阴影校正、递归滤波、帧平均、点噪声消除 |
|||
|
EM增益保护 |
EM警告模式、EM保护模式 |
|||
|
EM增益重调 |
有 |
|||
|
镜头接口 |
C-mount |
|||
